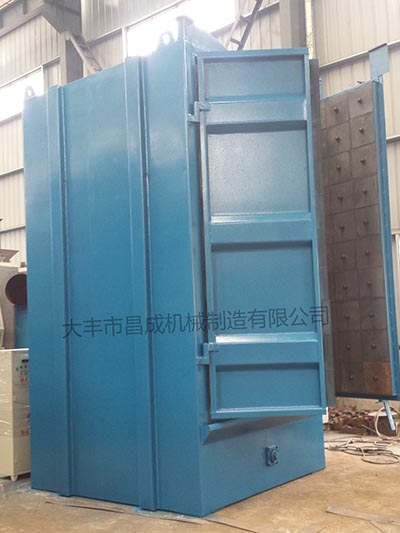

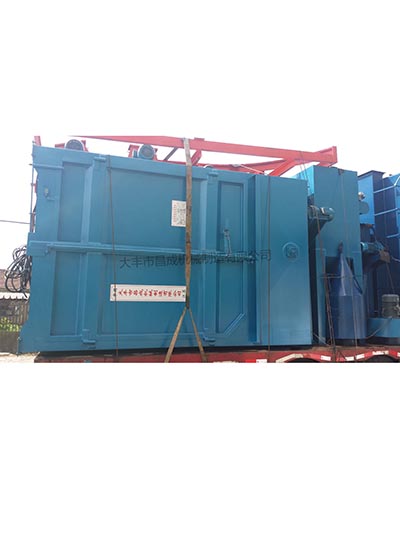

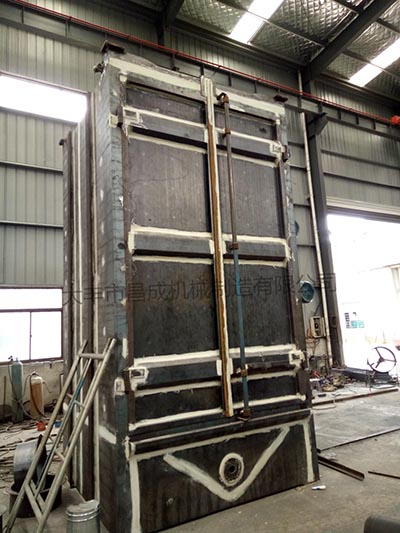

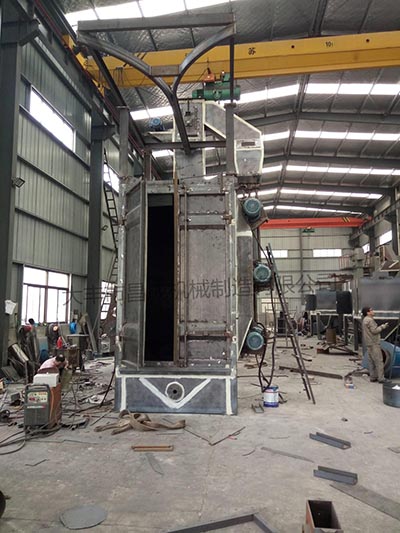

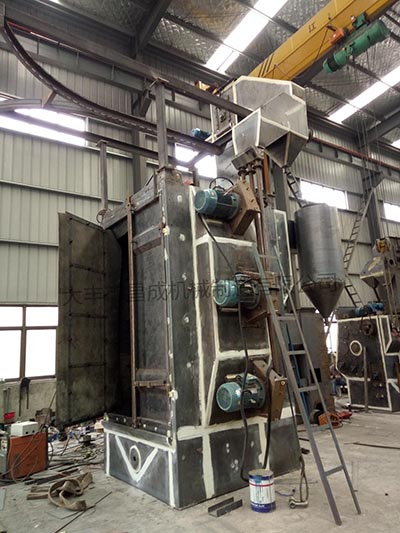

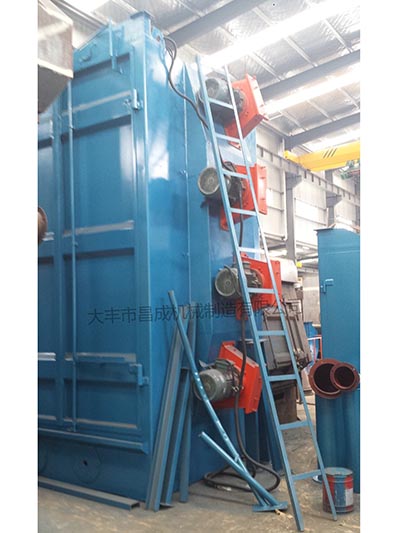

Q3710吊钩式抛丸机生产工艺流程及基本参数:
Q3710吊钩式抛丸机特点:
Q3710吊钩式抛丸机是在国内普通调研基础上,按照用户使用的要求,由我厂设计制造的一种新机型,它有下列特点:
1、采用倍受用户欢迎的无地坑结构形式,节省了地坑基础的施工费用。
2、采用具有大抛丸量、高抛射速度的新型抛丸器,能显著地提高清理效率,获得满意的清理质量。
3、采用直轨运行,吊钩挂件在室内旋转进行抛丸清理。
4、机器外貌构思新颖,使用维修十分方便。
5、吊钩具有自行升降、行走和室内旋围三种功能。
Q3710吊钩式抛丸机技术参数:
1、挂件外形尺寸:直径×高φ800×1700mm
2、抛丸室体外净尺寸:2000mm×2000mm×3000mm
3、吊钩
(1)、挂件重量:800Kg
(2)、移动速度:20m/min
(3)、升降速度:8m/min
(4)、自转速度:2.8r/min
(5)、电动葫芦功率:1.5KW
(6)、自转电动机功率:0.75KW
4、抛丸器:HQ034(2台)
(1)叶轮直径(叶片顶圆端直径):φ360mm
(2)单机抛丸量:280Kg/min
(3)单台配用电动机功率:11KW
5、提升机
(1)提升量:45t/h
(2)提升速度:1.21m/s
(3)配用电动机功率:4KW
6、分离器
(1)分离量:45t/h
(2)分离区风速:4~5m/s
7、螺旋输送器
(1)输送量:45t/h
(2)配用电动机功率:2.2KW
8、清理工件时间
(1)铸件:4~10min
(2)铆焊件及锻件:3~8min
9、弹丸
(1)直径:ф1~2mm
(2)装入量:<1000Kg
10、总通风量:8300m3/h
(1) 清理室:4500m3/h
(2)提升机:1000m3/h
(3)分离器:2800m3/h
11、设备总功率:48KW
12、设备外形尺寸(长×宽×高):4250×2950×5400mm
